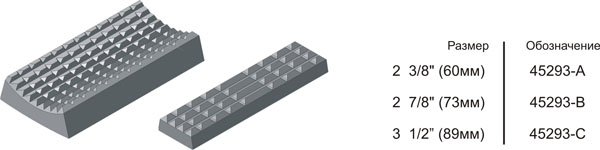

Поворотный сегмент (плашка oil country, гкш 1200) используется в гидравлических ключах ойл-кантри, гкш-1200, гкш-1500.
Обозначение и размеры:
Условный диаметр свинчиваемых и развинчиваемых труб, мм | Размеры плашки, мм. | ||||
L | B | h1 | h2 | b | |
60 мм (2 3/8'') | 98,5 | 50 | 12,5 | 18 | 8,2 |
73 мм (2 7/8'') | 98,5 | 50 | 12,5 | 17,5 | 8,2 |
89 мм (3 1/2'') | 98 | 25,4 | 7,7 | 10,2 | 10,5 |
Типоразмеры поставляемых плашек:
Наименование, диаметр (мм) | Обозначение, шифр |
Плашка 60 мм - 2 3/8" | 45293 А |
Плашка 73 мм - 2 7/8 " | 45293 В |
Плашка 89 мм - 3 1/2 " | 45293 С |
