ООО «Южно-Уральская машиностроительная компания» предлагает к поставке со склада или под заказ плашки ПКР-560, ПКР-560М.

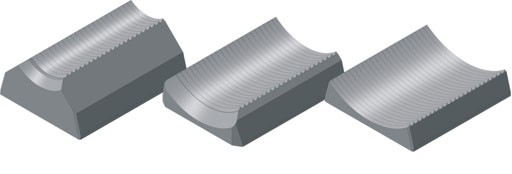

Плашки ПКР-560 предназначены для захвата труб при спуско-подъемных работах. Плашки ПКР-560 вставляются в пазы клиньев пневматического клиньевого захвата ПКР-560М который устанавливается над ротором.
Типоразмеры поставляемых плашек:
Наименование | Диаметр, d мм | Обозначение, шифр |
Плашка ПКР-560 | 89 | ПКР 560 М 01.00 003 |
Плашка ПКР-560 | 102 | ПКР 560 М 01.00 002-02 |
Плашка ПКР-560 | 114 | ПКР 560 М 01.00 002-01 |
Плашка ПКР-560 | 127 | ПКР 560М 01.00 002 |
Плашка ПКР-560 | 146 | ПКР 560 М 01.00 001 |
Плашка ПКР-560М | 60 | ПКР 560 М 01.00 003-02 |
Плашка ПКР-560М | 73 | ПКР 560 М 01.00 003-01 |
Плашка ПКР-560М | 140 | ПКР 560 М 01.00 001-01 |
Плашка ПКР-560М | 168 | |
Плашка ПКР-560М | 178 |
* Пневматический клиновой захват ПКР-560
ПКР-560 состоит из втулки, двух конических вкладышей, клиньев с плашками. Втулка и вкладыши неподвижны относительно стола, а клинья с плашками могут перемещаться по наклонным пазам вкладыша. При перемещении вниз, клинья скользят по наклонным пазам вкладыша и сближаются в радиальном направлении. Под действием радиального усилия, возникающего в клиньях от собственного веса колонны, плашки зажимают трубу, и колонна удерживается в роторе; для освобождения зажатой трубы клинья перемещаются вверх одновременно с колонной труб, поднимаемой крюком.
Привод клинового захвата ПКР-560 осуществляется при помощи пневматического цилиндра, закреплённого на кронштейне станины ротора. Шток пневматического цилиндра соединяется с коротким плечом рычага, длинное плечо рычага на конце имеет вилкообразную форму и надевается на ролики кольцевой рамы, с которой соединяются стойки, перемещающиеся в вертикальных направляющих пазах втулки. Верхние концы стоек укреплены в траверсе, которая рычагами соединяется с клиньями; под действием сжатого воздуха, подаваемого в поршневую полость пневмоцилиндра, шток поршня поворачивает рычаг против часовой стрелки, при этом кольцевая рама вместе со стойками, траверсой и рычагами перемещаются вверх и поднимает клинья. Обратное перемещение клиньев осуществляется при подаче сжатого воздуха в штоковую полость пневмоцилиндра и повороте рычага по часовой стрелке. Рычаги обеспечивают перемещение клиньев в радиальном направлении при их подъёме и опускании.
Вес бурильной колонны, удерживаемый клиновым захватом, ограничивается допускаемым контактным давлением между плашками и телом трубы. Для снижения контактных давлений пользуются удлинёнными клиньями и специальными плашками, охватывающими трубу с минимальным зазором между их продольными торцами. В некоторых конструкциях вместо 3-ёх используется 6 клиньев, что способствует более равномерному распределению контактного давления.
